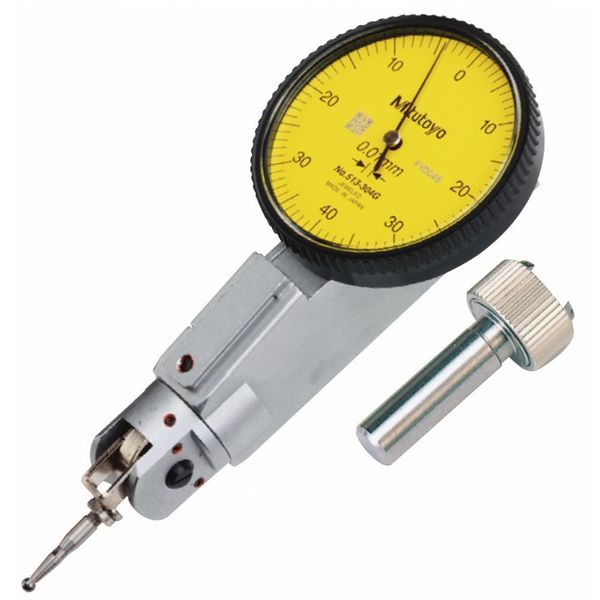

ミツトヨ テストインジケータ TIU-0.8HX

テストインジケータとは何か？その基本と役割

テストインジケータは、機械加工や検査の現場で欠かせない測定器具の一つです。特に、狭い場所や深い部分の寸法を正確に測るために使われることが多く、通常のダイヤルゲージでは届きにくい箇所の測定に威力を発揮します。測定対象に対して測定子を接触させ、微細な変位を指針で読み取ることで寸法のズレや変化を確認することが可能です。

この測定器の魅力は、単に数値を示すだけでなく、現場での使い勝手や耐久性にも優れている点にあります。特に、狭いスペースや複雑な形状の部品の検査においては、測定子の形状や機構が重要な役割を担います。さらに、測定の精度を左右するのは、測定子の感度や追従性、そして指針の視認性です。

こうした性能を高めるために、最新のテストインジケータは独自の構造設計や素材選択がなされており、より高精度で信頼性の高い測定が可能となっています。特に、磁気の影響を受けにくい素材を使うことで、磁気環境下でも安定した測定が行える点は大きなメリットです。

また、測定結果を読み取る目盛板のデザインも重要で、視認性を高めるためにフォントや色彩、指針の太さにまでこだわった設計が施されています。これにより、作業者は迅速かつ正確に数値を把握でき、作業効率の向上にもつながります。

このように、テストインジケータは単なる測定器具以上の価値を持ち、精密な加工や検査の現場で欠かせないパートナーと言えるでしょう。

狭い場所や深い部分の測定が簡単にできる理由

テストインジケータの最大の特徴は、狭い場所や深い部分の測定が容易に行える点です。通常のダイヤルゲージでは測定子の形状や機構の制約で、こうした場所の測定が難しいことがありますが、このタイプの測定器はその問題を解決しています。

まず、測定子の保持部に独自の新構造を採用しているため、ガタツキが抑えられています。これにより、測定子の感度や追従性が悪化しにくく、狭い場所でも安定した測定が可能です。測定子が正確に動くことで、微細な変位も逃さずに検出できます。

さらに、測定子の形状や長さが目盛板にイラスト付きで表示されているため、使用者はどのような測定子が装着されているか一目で把握できます。これにより、測定環境に合わせて適切な測定子を選択しやすくなっています。

また、測定子の作動方向を自由に変換できるノークラッチ式の機構も採用されており、測定対象の形状や設置状況に応じて柔軟に対応できるのも大きなポイントです。これにより、狭いスペースでも無理なく測定子を当てることができ、作業効率が向上します。

こうした工夫により、作業者は狭い場所や深い部分の寸法を簡単かつ正確に測定できるため、加工や検査の精度を高めることが可能です。

高精度を支える独自構造と素材のこだわり

このテストインジケータが高い精度を実現している背景には、独自の構造設計と素材選択のこだわりがあります。まず、測定子保持部のガタツキを抑制する新構造は、測定子の微細な動きを正確に反映させるために欠かせません。これにより、測定子の感度や追従性が維持され、測定誤差を最小限に抑えています。

また、測定子には弱磁性体の超硬合金が使われており、磁気の影響を受けにくいのが特徴です。磁気のある環境下でも安定した測定が可能なため、工場の様々な現場で安心して利用できます。さらに、ルビー製の非磁性測定子もラインアップされており、こちらは超硬合金よりも数倍の耐摩耗性を持っています。放電加工機などの特殊な環境でも安心して使えるのが魅力です。

こうした素材の選択は、測定器の耐久性や信頼性に直結します。摩耗に強いルビー測定子は、長期間にわたって安定した性能を維持できるため、メンテナンスの手間も軽減されます。

また、目盛板にはユニバーサルフォントが採用されており、視認性の向上に大きく貢献しています。目盛板の色彩や指針の太さも見直され、どんな照明環境でも読み取りやすい設計です。これにより、作業ミスのリスクを減らし、効率的な測定作業をサポートします。

こうした構造と素材の工夫が、日々の現場での精密な測定を支えているのです。

使いやすさを追求した設計ポイント

測定器としての性能だけでなく、使いやすさにも徹底的にこだわった設計が魅力です。まず、目盛板の前面には外光を反射しにくい平面形状のオオイ板が装備されています。これに加え、傷つきや汚れ、反射を抑制するコーティングが施されているため、長期間にわたり視認性を保ちます。

さらに、外枠とオオイ板が一体構造となっていることで、目盛板の前面や隙間から切削液や油が浸入しにくい設計です。これにより、現場の過酷な環境でも安定した測定が可能となっています。ただし、防水仕様ではないため、水没などには注意が必要です。

また、本体には3カ所のアリ部があり、標準付属のアリ溝付ステムを取り付けることで、使用状況に応じて取り付け位置を調整できます。これにより、様々な測定環境や機械に合わせて柔軟に対応できるのが大きな利点です。

こうした工夫は、現場での作業効率を高めるだけでなく、測定の安定性や再現性にも寄与しています。使いやすさを追求した設計は、日々の作業をよりスムーズにし、ストレスを軽減してくれます。

測定精度の詳細と性能スペックの解説

この測定器の性能を具体的に理解するために、主なスペックを詳しく見ていきましょう。まず、目量は0.01mmと非常に細かく、微細な寸法変化も読み取ることができます。測定範囲は0.8mmで、狭い範囲の精密測定に適しています。

目盛仕様は0-40-0となっており、指針が中央から両方向に動くタイプです。これにより、微小な変位の正負を直感的に判断しやすくなっています。

測定精度に関しては、全測定範囲行き指示誤差が9μm、10目盛指示誤差が5μm、戻り誤差が4μm、繰返し精密度は3μmと非常に高いレベルを誇ります。これらの数値は、日常的な精密測定に十分対応できる信頼性の高さを示しています。

測定力は0.3N以下に抑えられており、測定対象に過度な力を加えずに済むため、繊細な部品の測定にも安心して使えます。重量は71gと軽量で、長時間の作業でも疲れにくいのが特徴です。

項目	仕様
目量	0.01mm
測定範囲	0.8mm
目盛仕様	0-40-0
全測定範囲行き指示誤差	9μm
10目盛指示誤差	5μm
戻り誤差	4μm
繰返し精密度	3μm
測定力	0.3N以下
重量	71g

このように、細部にわたり高精度な測定を実現するスペックが揃っているため、精密な検査や加工の現場で頼りになる存在です。

メンテナンスと取り扱いのポイント

高精度な測定器を長く使うためには、適切なメンテナンスと取り扱いが欠かせません。まず、測定子や目盛板の汚れは測定精度に影響を与えるため、使用後は柔らかい布や専用のクリーナーで丁寧に拭き取ることが大切です。

また、切削液や油の浸入を防ぐ設計とはいえ、防水仕様ではないため、水や液体が直接かからないよう注意しましょう。保管時は湿気の少ない場所で、衝撃を避けて保護ケースに入れるのがおすすめです。

測定子の動きが鈍くなった場合や異常を感じたときは、無理に使用せず専門のメンテナンスサービスに相談することが安心です。定期的な校正も、精度を維持するために重要なポイントです。

こうした日頃のケアが、測定器の寿命を延ばし、常に安定した性能を発揮させる秘訣となります。

購入を検討する際の価格とコストパフォーマンス

価格は約35,000円台と、決して安価ではありませんが、その分高い精度と耐久性を兼ね備えています。精密な測定が求められる現場では、信頼できる測定器を選ぶことが結果的にコスト削減につながることも多いです。

また、校正付きのモデルも用意されているため、購入後すぐに安心して使い始められるのもポイントです。校正サービスを別途依頼する手間や費用を考えると、セットでの購入は検討の価値があります。

価格だけでなく、長期的な使用を見据えたトータルコストを考慮することが賢い選択につながります。信頼性の高い測定器は、作業の品質向上やトラブル防止にも寄与し、結果的に現場全体の効率アップに貢献します。

まとめ：精密測定に最適なテストインジケータの魅力

狭い場所や深い部分の測定に特化したテストインジケータは、独自の構造と素材選択により高精度な測定を実現しています。測定子のガタツキを抑え、磁気の影響を受けにくい設計は、様々な環境での安定した使用を可能にします。

さらに、視認性を高めた目盛板や反射を抑えるオオイ板、取り付け位置の調整ができるアリ部など、使いやすさを追求した細かな工夫が随所に施されています。これにより、作業効率の向上と測定ミスの軽減が期待できます。

高い測定精度と耐久性を兼ね備えたこの測定器は、精密加工や検査の現場で信頼できるパートナーとなるでしょう。適切なメンテナンスを行いながら長く使い続けることで、安定した性能を維持し続けられます。

価格は決して安くありませんが、その分の価値を感じられる性能と使いやすさが魅力です。精密な測定を求める方にとって、検討する価値のある一品と言えます。

店舗名	セミプロDIY店ファースト
価格	35,662円（税込）
送料	送料無料
